螺旋式板式換熱器的生產制造加工工藝

螺旋式板式換熱器的生產制造加工工藝大概以下：施工放樣、開料-拼湊-無損檢測技術-焊定距柱-卷球菌-焊螺旋式道-安裝-金工-裝壓-后處理工藝-制成品原廠。

生產過程中有以下幾個方面特別注意：

螺旋板：螺旋板表層存有的一些缺點，如硬折波浪紋、長刀彎、開料邊沿(中國一般選用氧割)等，其品質對螺旋板的生產有非常大危害。拼板才對接焊縫應100%做放射線或超音波查驗，并選用全焊透構造，拼板才的錯邊量應立即磨去，避免板才斜面形變和晶間腐蝕。

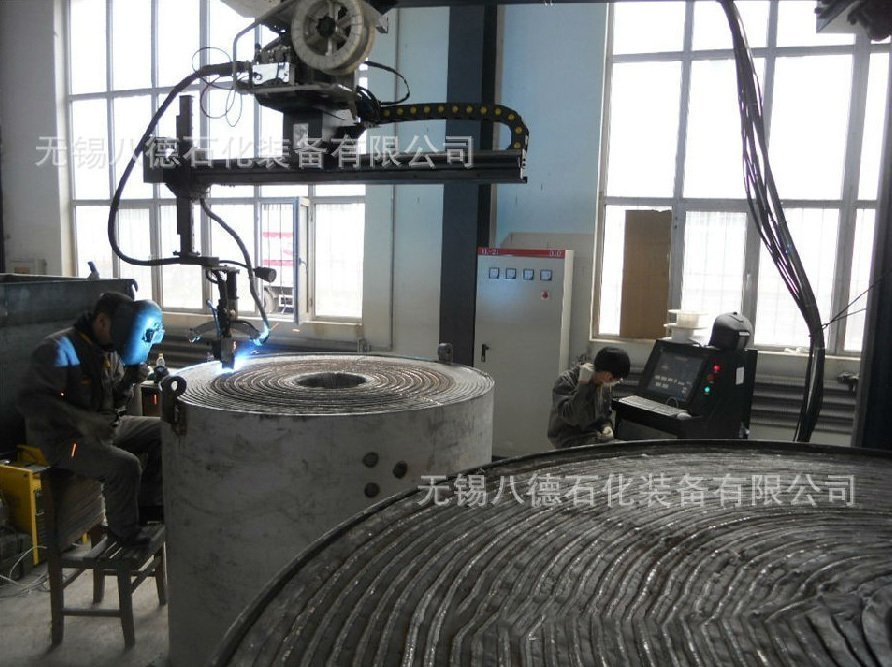

(2)定距柱：定距柱一端應有1~2X45°的倒圓角，這很重要，由于定距柱總數諸多，螺旋板表層不太可能徹底整平，定距柱與螺旋板表層焊接時，在所難免有小量定距柱發生偏斜，如無倒圓角，螺旋板周邊非常容易被刮傷；定距柱高寬比誤差應是0~0.3毫米，由于假如在生產加工中對定距柱造成負誤差，那麼在對螺旋式柱開展生產時，定距柱與球菌中間就不可以合理地迎合，乃至有平排的定距柱沒有支撐螺旋板，消弱了定距柱對螺旋板的加強功效，使螺旋式柱與螺旋板焊接時，應需注意操縱電焊焊接品質，保證球菌在生產時不掉下來，另外要留意引弧和收弧時，一定要認真仔細缺點，立即修復，以防機器設備進行后發生漏汽、漏汽等難題。

(3)園鋼：園鋼的內孔密封性一般由兩根園鋼緊密連接而成一條螺旋式安全通道，園鋼的硬折處要校準直，表層的鐵銹應消除；園鋼的直徑超過14mm時，其剛度很大，球菌在生產全過程中的內孔與胎盤黏合不太好，這時園鋼的首端淬火長短宜超過500mm；園鋼也能用呂板替代。

(4)管理中心隔片：管理中心隔片規格小，會(huì )危害到與螺旋熱交換器的電焊焊接品質，很大的時候會(huì )提升物質流動性的部分摩擦阻力，總寬容許誤差應嚴控，一般為0-毫米；管理中心隔片與螺旋熱交換器的聯接位置是螺旋熱交換器的關鍵安全風險，不可以維修，因此務必操縱好其電焊焊接品質，以防止因加、卸負載的規律性功效而導致焊接毀壞，可選用改善的管理中心隔片構造。

(5)支撐點環：支撐點環與內孔板(管理中心管)密切迎合，具有提高內孔板抗壓強度和彎曲剛度的功效，為確保二者迎合，最好是的支撐點環半經是依據內孔板(管理中心管)的評測內徑明確的，有標準的狀況下，應將其徹底焊牢。
